Contrôle de synthèse

Vacances

2/2 relation R(A,B,C)

On considère l’instance suivante de la relation $R(A,B,C)$:

R
A	B	C
a1	b1	c1
a2	b1	c1
a2	b2	c2
a3	b3	c2
a3	b2	c2

Répondre aux questions suivantes :

Dépendance Fonctionnelle Elémentaire (DFE)

Quelle(s) Dépendance(s) Fonctionnelle(s) Elémentaire(s) peut-on identifier sur cette instance de relation ? Justifiez votre réponse.

Votre réponse :

Texte : inputlines962.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

A partir de cette instance de relation on ne peut identifier qu’une seule Dépendance Fonctionnelle Elementaire (DFE) :

$B \rightarrow C$ car $B$ est le seul attribut pour lequel à chaque valeur est associé une et une seule valeur d’un autre attribut ($C$)

Les groupes d’attributs $(A,B),(B,C), (A,C)$ ne sont pas des DFE :

$(A,B)\rightarrow C$ n’est pas une DFE car il existe un sous-ensemble ($B$) des attributs $(A,B)$ qui est identifié comme DFE sur le même attribut $C$

$(B,C)\rightarrow A$ n’est pas une DFE car il existe des couples de valeurs (ex : $(b1,c1)$) auxquels correspondent des valeurs différentes de $A$

$(A,C)\rightarrow B$ n’est pas une DFE car il existe des couples de valeurs (ex : $(a3,c2)$) auxquels correspondent des valeurs différentes de $B$

Dépendances Fonctionnelles (DF)

En se basant sur cette instance de relation, montrez que $(A,B) \rightarrow C$ peut être considéré comme étant une Dépéndance Fonctionnelle (DF).

Votre réponse :

Texte : inputlines966.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

A partir de l’axiome d’augmentation d’Armstrong on peut ajouter un attribut ($A$) du côté source de la DFE $B \rightarrow C$ qui, par implication logique, produit une nouvelle DF

2/2 relation voyages(touriste,activite,ville)

On considère l’instance de la relation voyages suivante :

voyages
touriste	activite	ville
Christian	Ski	Briançon
Christophe	Ski	Briançon
Jean	Voile	Brest
Jacques	Kite Surf	Brest

Répondre aux questions suivantes :

Dépendances fonctionnelles

Quelle(s) Dépendance(s) Fonctionnelle(s) Elémentaires pouvez-vous identifier sur cette relation ? Argumentez votre réponse à partir de l’instance ci-dessus.

Votre réponse :

Texte : inputlines971.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

on identifie les DFE :

$touriste \rightarrow activite$

$touriste \rightarrow ville$

$activite \rightarrow ville$

car d’après l’instance ci-dessus :

si on connait le $touriste$ alors on connaît son $activite$

si on connait le $touriste$ alors on sait lans quelle $ville$ il se trouve

si on connait l” $activite$ alors on trouve la $ville$ qui la propose

Par contre selon cette instance de relation :

$activite \nrightarrow touriste$ (plusieurs touristes peuvent avoir la même activité)

$ville \nrightarrow touriste$ (plusieurs touristes peuvent être dans la même ville)

$ville \nrightarrow activite$ (plusieurs acivités peuvent être proposées dans la même ville)

Sur les groupements possibles de deux attributs, le seul qui puisse donc constituer une DFE serait celui ne contenant pas les attributs $ville$ et $activite$ du côté cible (à droite) de la DFE :

$(activite,ville) \rightarrow touriste$

mais,selon cette instance de relation, ce n’est pas une DFE car on vérifie que 2 touristes différents peuvent avoir la même activité dans la même ville (ce qui paraît raisonnable …).

Décomposition

Proposez une décomposition en deux tables en argumentant votre choix en fonction des DFE que vous aurez identifié.

Représentez les deux instances de tables de la décomposition choisie qui correspondrait à l’instance de la relation de départ.

Votre réponse :

Texte : inputlines975.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

On peut proposer la décomposition suivante :

$preferences(\underline{touriste},activite)$

$activites(\underline{activite},ville)$

Puisque l’on conserve les deux DF :

$touriste \rightarrow activite$

$activite \rightarrow ville$

Et que l’axiome de transivité d’Armstrong :

$X \rightarrow Y, Y \rightarrow Z \Longrightarrow X \rightarrow Z$

nous permet de retrouver la DF :

$touriste \rightarrow ville$

La décomposition donnera les instances de tables suivantes :

preferences
touriste	activite
Christian	Ski
Christophe	Ski
Jean	Voile
Jacques	Kite Surf

activites
activite	ville
Ski	Briançon
Voile	Brest
Kite Surf	Brest

3/3 préférence d'activités

Si on considère la décomposition suivante :

$preferences(\underline{touriste},activite)$

$activites(\underline{activite},ville)$

Répondre aux questions suivantes :

Calcul relationnel

Exprimer la question suivante : « Récupérer les touristes à qui on pourra proposer toutes leurs activités préférées »

en calcul relationnel de domaine

Votre réponse :

Texte : inputlines980.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

$R \;=\; \{ t \; | \; \forall a \; activites(activite:a,-) \; , \; preferences(touriste:t,a) \}$

Requête SQL

Exprimer la question suivante : « Récupérer les touristes à qui on pourra proposer toutes leurs activités préférées »

par une requête SQL

Votre réponse :

sql : vacances.sql

DROP TABLE IF EXISTS voyages;
DROP TABLE IF EXISTS activites;
DROP TABLE IF EXISTS preferences;

CREATE TABLE voyages (
                      touriste  text,
                      activite  text,
                      ville  text
                     );
INSERT INTO voyages VALUES('Christian','Ski','Briançon');
INSERT INTO voyages VALUES('Christophe','Ski','Briançon');
INSERT INTO voyages VALUES('Jean','Voile','Brest');
INSERT INTO voyages VALUES('Jacques','Kite Surf','Brest');

CREATE TABLE preferences (
                          touriste  text,
                          activite  text
                         );

INSERT INTO preferences VALUES('Christian','Ski');
INSERT INTO preferences VALUES('Christophe','Ski');
INSERT INTO preferences VALUES('Jean','Voile');
INSERT INTO preferences VALUES('Jacques','Kite Surf');

CREATE TABLE activites (
                        activite varchar(20),
                        ville varchar(20)
                       );

INSERT INTO activites VALUES('Ski','Briançon');
INSERT INTO activites VALUES('Voile','Brest');
INSERT INTO activites VALUES('Kite Surf','Brest');

Output

Interpréteur

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Interpréter le programme

Editeur

Menu	Raccouci	Action
	`Ctrl+N`	Initialiser l'éditeur
	`Ctrl+O`	Charger le contenu d'un fichier dans l'éditeur
	`Ctrl+S`	Sauvegarder le contenu de l'éditeur dans un fichier
	`Ctrl+P`	Imprimer le contenu de l'éditeur
	`Ctrl+Z`	Annuler la dernière modification
	`Maj+Ctrl+Z`	Rétablir la modification précedente
	`Ctrl+F`	Chercher une expression dans l'éditeur
	`Maj+Ctrl+F`	Chercher et remplacer une expression par une autre
	`F10`	Ouvrir une documentation du langage

Raccourci	Action
`F1`	Afficher cette aide
`Tab`	Indenter la sélection
`Maj+Tab`	Désindenter la sélection
`Ctrl+A`	Sélectionner le contenu de l'éditeur
`Ctrl+C`	Copier la sélection dans le presse-papier
`Ctrl+V`	Remplacer la sélection par le contenu du presse-papier
`Ctrl+X`	Supprimer la sélection et la copier dans le presse-papier
`Maj+Ctrl+R`	Chercher et remplacer une expression par une autre dans tout l'éditeur

Une solution possible :

SELECT DISTINCT p1.touriste
FROM preferences p1
WHERE  NOT EXISTS (SELECT *
                   FROM activites a
                    WHERE NOT EXISTS( SELECT *
                                      FROM preferences p2
                                      WHERE a.activite=p2.activite
                                         AND p1.touriste=p2.touriste
                                     )
                  );

Arbre de requête

Exprimer la question suivante : « Récupérer les touristes à qui on pourra proposer toutes leurs activités préférées »

En représentant un arbre de requêtes correspondant

Votre réponse :

Arbre de requêtes : graph988.json


Tables Opérateurs unaires Opérateurs binaires

Vue d'ensemble
	DROP TABLE IF EXISTS voyages; DROP TABLE IF EXISTS activites; DROP TABLE IF EXISTS preferences; CREATE TABLE voyages ( touriste text, activite text, ville text ); INSERT INTO voyages VALUES('Christian','Ski','Briançon'); INSERT INTO voyages VALUES('Christophe','Ski','Briançon'); INSERT INTO voyages VALUES('Jean','Voile','Brest'); INSERT INTO voyages VALUES('Jacques','Kite Surf','Brest'); CREATE TABLE preferences ( touriste text, activite text ); INSERT INTO preferences VALUES('Christian','Ski'); INSERT INTO preferences VALUES('Christophe','Ski'); INSERT INTO preferences VALUES('Jean','Voile'); INSERT INTO preferences VALUES('Jacques','Kite Surf'); CREATE TABLE activites ( activite varchar(20), ville varchar(20) ); INSERT INTO activites VALUES('Ski','Briançon'); INSERT INTO activites VALUES('Voile','Brest'); INSERT INTO activites VALUES('Kite Surf','Brest'); ---- SELECT * FROM voyages; SELECT * FROM activites; SELECT * FROM preferences; SELECT * FROM preferences NATURAL JOIN activites; INSERT INTO preferences VALUES('Jean','Kite Surf'); INSERT INTO preferences VALUES('Jean','Ski'); SELECT DISTINCT p1.touriste FROM preferences p1 WHERE NOT EXISTS ( SELECT * FROM activites a WHERE NOT EXISTS( SELECT * FROM preferences p2 WHERE a.activite=p2.activite AND p1.touriste=p2.touriste ) );

Vue d'ensemble

DROP TABLE IF EXISTS voyages;
DROP TABLE IF EXISTS activites;
DROP TABLE IF EXISTS preferences;

CREATE TABLE preferences (
                          touriste  text,
                          activite  text
                         );

CREATE TABLE activites (
                        activite varchar(20),
                        ville varchar(20)
                       );

INSERT INTO activites VALUES('Ski','Briançon');
INSERT INTO activites VALUES('Voile','Brest');
INSERT INTO activites VALUES('Kite Surf','Brest');

----

SELECT * FROM voyages;
SELECT * FROM activites;
SELECT * FROM preferences;
SELECT * FROM  preferences NATURAL JOIN  activites;

INSERT INTO preferences VALUES('Jean','Kite Surf');
INSERT INTO preferences VALUES('Jean','Ski');

SELECT DISTINCT p1.touriste
FROM preferences p1
WHERE  NOT EXISTS (
                   SELECT *
                   FROM activites a
                   WHERE NOT EXISTS(
                                    SELECT *
                                    FROM preferences p2
                                    WHERE a.activite=p2.activite
                                      AND p1.touriste=p2.touriste
                                   )
                  );

Une solution possible :

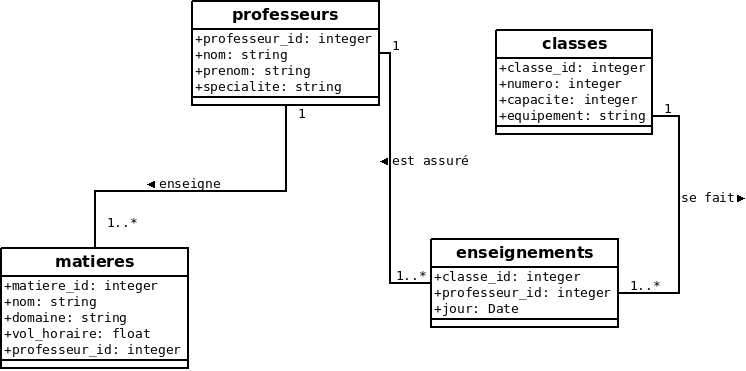

2/2 Enseignements : structuration de base de données

Une école souhaite mettre en place un Système d’Information sur les enseignements de matières par des professeurs dans des salles de classe.

Des salles de classes on connaît leur numéro, leur capacité et leur équipement (vidéoprojecteur, tableau interactif …)

Les informations dont on dispose sur les professeurs sont : le nom, le prénom et leur spécialité (mathématiques,anglais …)

Pour chaque matière on connaît le nom, le domaine concerné (mathématiques,anglais …) et le volume horaire.

Un professeur enseigne plusieurs matières mais une matière n’est enseignée que par un seul professeur.

Un enseignement se fait à une date précise et peut avoir lieu dans différentes salles de classes par différents professeurs

A partir de ce cahier des charges répondre aux questions suivantes :

Modélisation UML

Proposer une structuration de la base de données, à l’aide du formalisme UML, en justifiant vos choix à partir du cahier des charges.

Votre réponse :

Texte : inputlines993.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

A partir du cahier des charges on identifie trois entités avec leurs propriétés :

entité classes : « Des salles de classes on connaît leur numéro, leur capacité leur equipement (…) . »

entité professeurs : « Les informations dont on dispose sur les professeurs sont : le nom, le prénom et leur spécialité (mathématiques, anglais …). »

entité matieres : « Pour chaque matière on connaît le nom, le domaine concerné (…) et le volume horaire. »

Ainsi que les associations :

Un à plusieurs entre un professeur et des matieres :

« Un professeurs enseigne plusieurs matieres mais une matieres n’est enseignée que par un seul professeurs. »

plusieurs à plusieurs entre les salles de classes et les professeurs :

« Un enseignement se fait à une date précise et peut avoir lieu dans différentes salles de classes par différents professeurs »

L’association « plusieurs à plusieurs » imposera de créer une table associative enseignements entre les entités classes,professeurs constitué de clés étrangères sur les clés primaires de ces tables et de la date concernée.

Structuration de la base de données

A partir de la modélisation UML issue du cahier des charges faire une représentation sous forme de tables en vous appuyant sur la notation :

$nom_de_table(\underline{a1,...,\#ai,...}, ...,ak,...,...\#an,...)$

où:

$\underline{a1,...,\#ai,...}$ : attributs représentant la clé primaire de la table

$\#ai,...\#an$ : clés étrangères sur des clés primaires ($ai,...an$) d’autres tables.

Votre réponse :

Texte : inputlines997.txt

Zone de saisie de texte

Clavier	Action
`F1`	Afficher une aide technique
`F2`	Afficher une aide pédagogique
`Ctrl-A`	Tout sélectionner
`Ctrl-C`	Copier la sélection dans le presse-papier
`Ctrl-V`	Copier le presse-papier dans la sélection
`Ctrl-X`	Couper la sélection et la copier dans le presse-papier
`Ctrl-Z`	Annuler la modification
`Maj-Ctrl-Z`	Rétablir la modification

Menu	Action
	Ré-initialiser les sorties
	Faire apparaître le menu d'aide
	Valider la zone de saisie
	Initialiser la zone de saisie
	Charger le contenu d'un fichier dans la zone de saisie
	Sauvegarder le contenu de la zone de saisie dans un fichier
	Imprimer le contenu de la zone de saisie

Une solution possible :

$classes (\underline{classe\_id},numero,capacite,equipement)$

$professeurs (\underline{professeur\_id},nom,prenom,specialite)$

$matieres (\underline{matiere\_id},nom,domaine,vol\_horaire,\#professeur\_id)$

$enseignements (\underline{\#classe\_id,\#professeur\_id},jour)$

Fichier de rejeu Close

Indication Close

A propos de... Close

Commentaire Close

Systèmes d'Information

Archives

Aide

En-tête

Pied de page

Contrôle de synthèse

Vacances

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Interpréteur

Editeur

Une solution possible :

Votre réponse :

Tables

Opérateurs unaires

Opérateurs binaires

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :

Votre réponse :

Zone de saisie de texte

Une solution possible :
