Langage de manipulation de données
Dans cette partie du cours nous nous intéresserons à la recherche d’information qui est une partie du langage de manipulation de données (LMD) du langage SQL.
Nous présenterons la formulation de requêtes SQL d’interrogation sur une base de données relationnelles.
L’exécution d’une requête SQL correspond à la mise en œuvre d’une combinaison d’opérateurs de l’algèbre relationnelle.
Associés aux requêtes SQL de recherche d’information, nous introduirons donc les opérateurs de l’algébre relationnelle utilisés pour le traitement de ces requêtes.
Pour écrire une requête, la syntaxe générale de formulation en SQL est représentée ci-dessous :
1 2 3 4 5 6 | SELECT [DISTINCT] <liste de colonnes>
FROM <liste de tables>
[WHERE <conditions de recherche>]
[GROUP BY <partitionnement horizontal>]
[HAVING <conditions de recherche sur les groupes>]
[ORDER BY <tri sur des colonnes de regroupement ou de fonctions de calculs sur les groupements>]
|
Les parties entre crochets sont optionnelles.
La requête la plus élémentaire que l’on peut formuler sur une table (T) pour obtenir toutes les informations (sans faire de projection sur une liste de colonnes)
sur tous les éléments (sans faire de restriction sur les valeurs des enregistrements de la table) s’écrit :
SELECT * FROM T;
Du point de vue du traitement d’une requête, l’ordre d’exécution sera :
FROM: concaténation de chaque ligne de chaque table.WHERE: élimination des lignes ne vérifiant pas les conditions (FALSE,UNKNOWN) sur la table de travail.GROUP BY: répartition des lignes résultantes dans des groupes oules valeurs dans une même colonne sont identiques.HAVING: restriction des lignes vérifiant les conditions (TRUE) sur les regroupements.ORDER BY<tri sur des colonnes de regroupement ou de calculs effectués sur ces groupements>.SELECT: élimination des colonnes non mentionnées dansSELECT.DISTINCT: élimination des lignes dupliquées.
NB : Si GROUP BY le DISTINCT est inutile.
Dans ce qui suit nous présenterons les exemples de recherche :
- sur une seule table
- par des opérations ensemblistes
- avec des requêtes imbriquées
- par jointures entre plusieurs tables
- en faisant des calculs (fonctions d’agrégat) sur les résultats de requêtes
- en regroupant les informations issues de la requête :
- en appliquant des restrictions sur les regroupements
- en faisant des calculs (fonctions d’agrégat) sur les regroupements
Recherche simple
Syntaxe générale SQL pour formuler des requêtes simples :
1 2 3 | SELECT [DISTINCT] <liste de colonnes>
FROM <liste de tables>
WHERE <conditions de recherche>
|
Ce qui revient à :
SELECT: sélectionner les informations sur certains attributs des éléments que l’on récupèreFROM: en listant les ensembles qui contiennent les informations intéréssantesWHERE: et en définissant une condition de restriction pour obtenir uniquement les éléments qui nous intéressent vraiment dans ces ensembles.
Ce qui correspond à la mise en œuvre des opérateurs de l’algèbre relationnelle :
- \(\large \Pi_{(a_1,...,a_n)}(S)\) : opérateur unaire de projection sur les attributs (\((a_1,...,a_n)\)) de l’ensemble \(S\).
- \(\large \times(S,T)\) : opérateur binaire de produit cartésien pour mettre en relation chaque élément de l’ensemble \(S\) avec tous les éléments de l’ensemble \(T\).
- \(\large \sigma_{[condition]}(S)\) : opérateur unaire de restriction pour définir une
conditionà satisfaire sur les éléments de l’ensemble \(S\) que l’on souhaite récuperer
Par exemple pour trouver le nom des personnes de plus de 30 ans :
Il existe des SGBD Orientés Objets (SGBDOO) proposant un langage de requêtes OQL.
La syntaxe d’une requête est très proche d’une formulation SQL :
1 2 3 | SELECT e.nom()
FROM employes e
WHERE e.ville() ='Brest'
|
Elle permet de manipuler des collections d’objets (clause FROM) et de manipuler les méthodes d’instances d’objets (clauses SELECT,WHERE).
Correspondances entre la terminologie des spécialistes du « Relationnel » et ceux de l’Objet »
| Terminologie | Relationnel | Objet |
|---|---|---|
| Relation | Table | Classe |
| Attribut | Colonne | Propriété |
| Occurence | Ligne | Instance de classe |
| Domaine | Type | Type élémentaire |
| Unicité | Clé Primaire | Identité d’Objet |
| Association | Clé Etrangère | Reférence sur Classe |
Lorsque la requête est bien formulée on peut appliquer sur le résultat de la recherche :
DISTINCT: pour éliminer la redondance d’information et obrtenir un ensemble (unicité des éléments)ORDER BY: pour trier les informations obtenuesALL: pour éviter des traitements par défaut pour éliminer la redondance d’information
Requête : « Récupérer les différents nom des personnes «
On élimine les doublons (à éviter si possible : coût pour trier les informations)
Requête : « Trier les personnes par nom par ordre alphabétique croissant »
Trier le résultat (si nécessaire) :
- par noms de colonnes : ordre de « niveau de détails »
ASC, DESC: tri ascendant ou descendant par colonneCOLLATE: sensible à la casse, aux accents … par colonne
Requête : « Récupérer les noms des personnes et des employés »
ALL permettra d’éviter des tris pour éliminer les doublons.
L’exemple ci-dessous illustre l’utilisation de l’opération ensembliste d’union :
- en éliminant les doublons (comportement par défaut de l’opération ensembliste)
- sans éliminer les doublons (
ALL) sur le résultat de l’opération ensembliste- en éliminant les doublons (
DISTINCT) sur le résultat de chaque requête SQL
Par défaut, une opération ensembliste élimine les doublons pour obtenir un ensemble (unicité des éléments qu’il contient) à partir de deux requêtes qui contiendront des informations comparables (même nombre, même domaine de définition pour chaque information).
Opérations ensemblistes
Les opérations ensemblistes permettent de répondre à des questions du type :
- donne-moi des éléments qui se trouvent dans deux ensembles (l’union, \(\cup\))
- donne-moi des éléments qui sont commun à deux ensembles (l’intersection, \(\cap\))
- donne-moi des éléments qui se trouve dans un ensemble mais pas dans l’autre (la différence, \(\setminus\))
Ces opérations pourront aussi être exprimées par :
- des requêtes imbriquées (
IN, NOT IN, EXISTS, NOT EXISTS)- des jointures (
INNER JOIN, OUTER JOIN)
Le schéma ci-dessous représente les différentes opérations ensemblistes et les requêtes de jointures correspondantes.
\(\cup(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire d’union (\(\cup\)) entre l’ensemble \(S\) et l’ensemble \(T\)
Représentation mathématique usuelle de l’opération ensembliste : \(S \cup T\)
Exemple : « Récupérer les noms des personnes et des employes »
On veut récupérer l’ensemble des personnes et l’ensemble des employés
\(\cap(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire d’intersection (\(\cap\)) entre l’ensemble \(S\) et l’ensemble \(T\)
Représentation mathématique usuelle de l’opération ensembliste : \(S \cap T\)
Exemple : « Récupérer les noms des personnes qui sont employes »
On veut récupérer dans l’ensemble des personnes celles qui sont aussi dans l’ensemble des employés
\(\setminus(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire de différence (\(\setminus\)) entre l’ensemble \(S\) et l’ensemble \(T\)
Représentation mathématique usuelle de l’opération ensembliste : \(S \setminus T\)
Exemple : « Récupérer les noms des personnes qui ne sont pas des employes »
On veut récupérer dans l’ensemble des personnes celles qui ne sont pas dans l’ensemble des employés
Requêtes imbriquées
Les requêtes imbriquées peuvent, notamment, être utilisées pour représenter des opérations ensemblistes.
L’opérateur SQL IN correspond à la relation d’appartenance mathématique (\(\in\)) à un ensemble.
L’opérateur SQL =ANY signifie que l’on teste pour chaque élément de la requête externe s’il est égal
à un des élements de la requête interne.
Exemple : « Récupérer les noms des personnes qui sont des employes »
Chaque élément de la requête externe est (appartient à) dans l’ensemble décrit par la requête imbriquée.
NB : l’opérateur =ANY n’existe pas en SQLite
L’opérateur SQL NOT IN correspond à la relation de non-appartenance mathématique (\(\neg\in\)) à un ensemble.
L’opérateur SQL <>ALL signifie que l’on teste pour chaque élément de la requête externe qu’il doit-être
différent de tous les élements de la requête interne.
Exemple : « Récupérer les noms des personnes qui ne sont pas des employes »
Chaque élément de la requête externe n’est pas (n’appartient pas à) dans l’ensemble décrit par la requête imbriquée
NB : l’opérateur <>ALL n’existe pas en SQLite
Le standard SQL propose le quantificatif existentiel (\(\exists\)) pour vérifier l’existence d’un élément dans un ensemble.
N.B : le quantificateur universel n’existe pas ( ;-) ) dans la norme SQL mais on pourra l’exprimer àl’aide d’équivalences logiques.
Exemple : « Récupérer les noms des personnes qui sont des employes »
chaque élément de la requête externe se retrouve (existe) dans l’ensemble décrit par la requête imbriquée.
Pour vérifier la non-existence (\(\neg\exists\)) d’un élément dans un ensemble.
Exemple : « Récupérer les noms des personnes qui ne sont pas des employes »
chaque élément de la requête externe ne se retrouve pas (n’existe pas) dans l’ensemble décrit par la requête imbriquée.
Jointures
Les jointures permettent d’associer plusieurs ensembles dans une même requête et obtenir des résultats en combinant les élements des ensembles par des critères de jointures (restriction).
Les jointures, comme les requêtes imbriquées, peuvent être utilisées pour représenter des opérations ensemblistes.
\(\times(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire du produit cartésien (\(\times\)) entre l’ensemble \(S\) et l’ensemble \(T\)
Représentation mathématique usuelle de l’opération ensembliste : \(S \times T\)
Exemple : « Récupérer toutes les combinaisons possibles de personnes et d” employes »
\(\Join_{[condition]}(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire de jointure (\(\Join\)) entre l’ensemble \(S\) et l’ensemble \(T\) avec une condition de jointure.
La jointure interne consiste à ne retenir dans le résultat que les éléments qui satisferont la condition de jointure.
\(\sigma_{[condition]}(\times(S,T))\) : la jointure interne est une combinaison d’opérateurs de base (\(\times,\sigma\)) de l’algèbre relationnelle.
Exemple : « Récupérer les noms des personnes qui sont des employes »
« Récupérer les noms des personnes qui sont des employés … ou pas ! »
Dans ce cas on peut faire une jointure entre les personnes et les employes mais si le test d’égalité
sur le nom de la personne ne correspond pas à ceux des employés, on retient quand-même la personne dans le résultat.

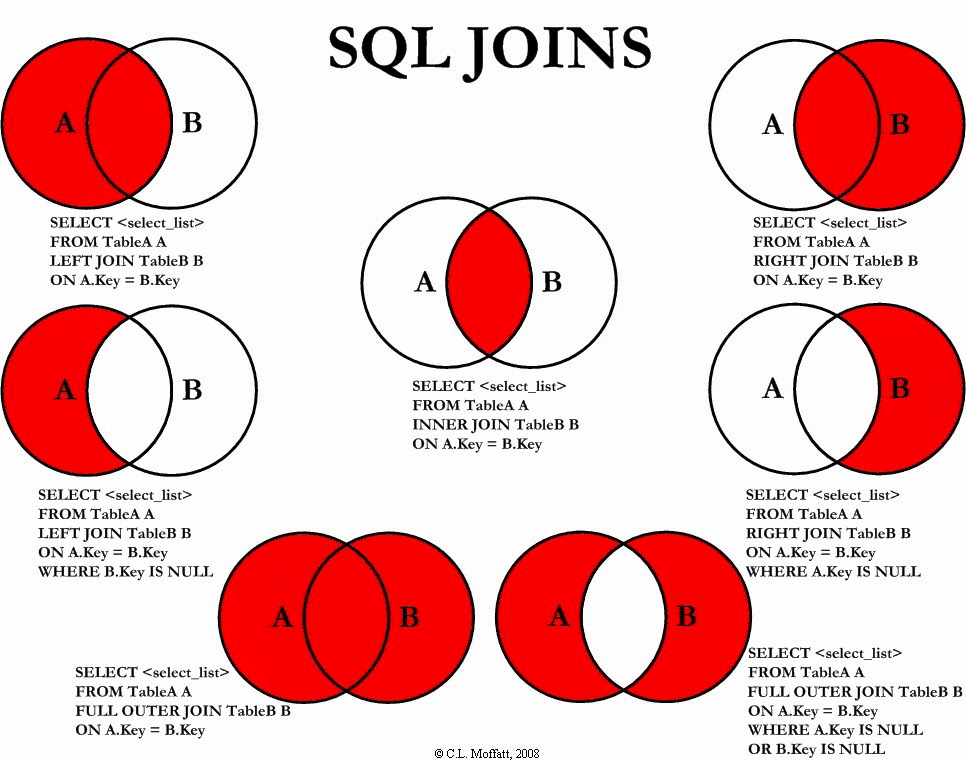

Poiur cela on peut utiliser les jointures externes (OUTER JOIN) qui permettent de retenir dans le résultat les éléments sur lesquels on ne peut vérifier la condition de jointure.
LEFT: proposition invérifiable mais on veut retenir les éléments de l’ensemble de gauche impliqués dans l’opération de jointureRIGHT: proposition invérifiable mais on veut retenir les éléments de l’ensemble de droite impliqués dans l’opération de jointureFULL: proposition invérifiable mais on veut retenir les éléments des deux ensembles impliqués dans l’opération de jointure
Les opérateurs RIGHT OUTER JOIN,FULL OUTER JOIN n’existent pas en SQLite
On pourra toujours les simuler :
RIGHT: en inversant les 2 tables utilisées dans une jointureLEFTFULL: en utilisant l”UNIONentre deux requêtesLEFT(la deuxième inversant les deux tables de la première dans la jointure).
\(\Join(S,T)\) : représentation en algèbre relationnelle de l’opérateur binaire de jointure naturelle (\(\Join\)) entre l’ensemble \(S\) et l’ensemble \(T\).
La condition de jointure se fera naturellement sur les colonnes de même nom communes aux deux ensembles et définies sur le même domaine de valeurs
Exercice
A partir de l’exemple précédent (tables personnes,employes) on se propose de mettre en œuvre les requêtes SQL présentés sur la figure (SQL JOINS) et de vérifier, selon les résultats obtenus par ces requêtes, qu’ils correspondent bien aux ensembles attendus où les ensembles (A,B) de la figure seraient remplacés par les tables (personnes,employes).
Fonctions d’agrégat
- Les fonctions d’agrégats sont des fonctions SQL qui permettrons d’appliquer des calculs sur :
- l’ensemble résultat des requêtes SQL
- les requêtes imbriquées
- les sous-ensembles obtenus par groupement
« donner le nombre de personnes enregistrés dans la base de données »
Obtenir le nombre d’occurences
« Quelle est la moyenne d’âge des personnes enregistrés dans la base de données »
sql : essai.sqlOutput
« Quel est l’écart-type de l’âge des personnes enregistrés dans la base de données »
sql : essai.sqlOutputCommentairesLes fonctions stddev ne sont pas implémentées dans cette version de SQLite.
« variance de l’âge des personnes enregistrés dans la base de données »
sql : essai.sqlOutput
« personnes dont l’âge est supérieur à la moyenne «
sql : essai.sqlOutput
Groupement
« donner, par âge, le nombre de personnes »
Regrouper des éléments dans des sous-ensembles
sql : essai.sqlOutput
« donner, par âge, le nombre de personnes s’ils sont au moins 2
Faire des restrictions sur les groupements
sql : essai.sqlOutput
« donner, par âge, pour les personnes de moins de 25 ans le nombre de personnes s’ils sont au moins 2 »
Faire des restrictions sur l’ensemble et sur les groupements dans l’ensemble
sql : essai.sqlOutput
Pour Information
D’un point de vue programmation, le traitement des requêtes SQL peut être représenté par des boucles simples ou imbriquées avec alternatives.

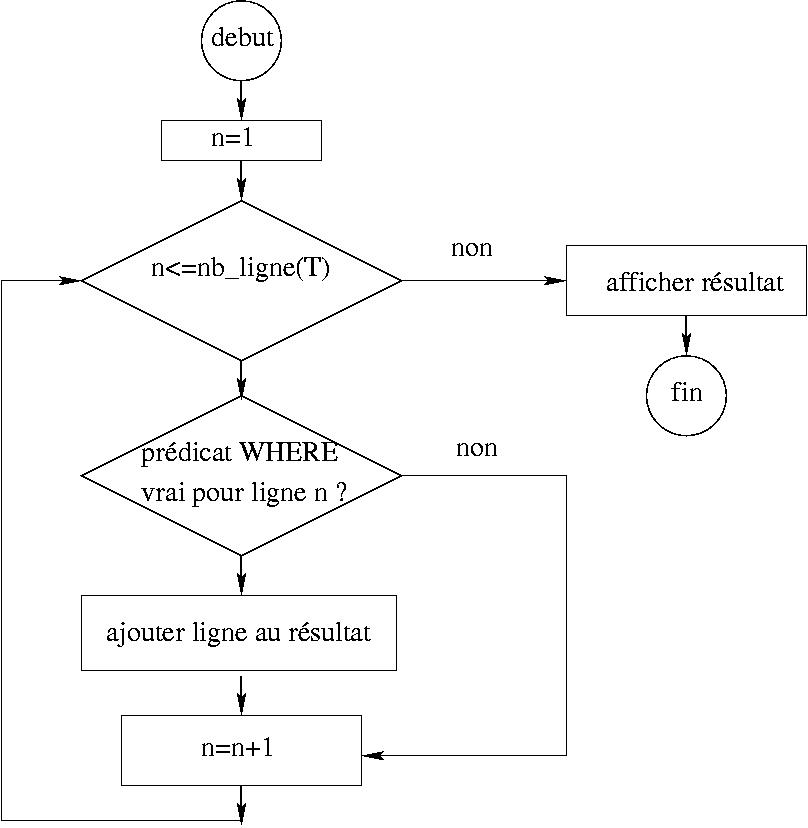

boucle de parcours des élements de T avec test sur la clause WHERE

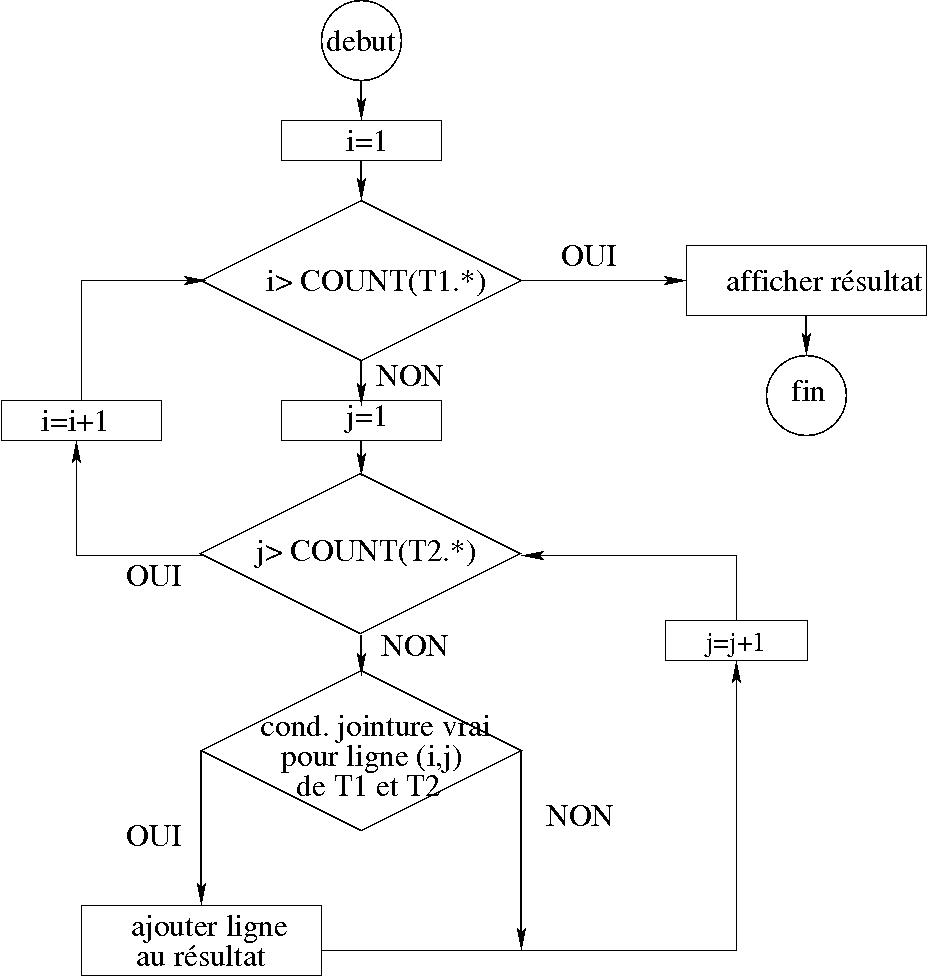

boucles imbriquées pour parcourir les élements de T1,T2 … avec tests sur critères de jointure

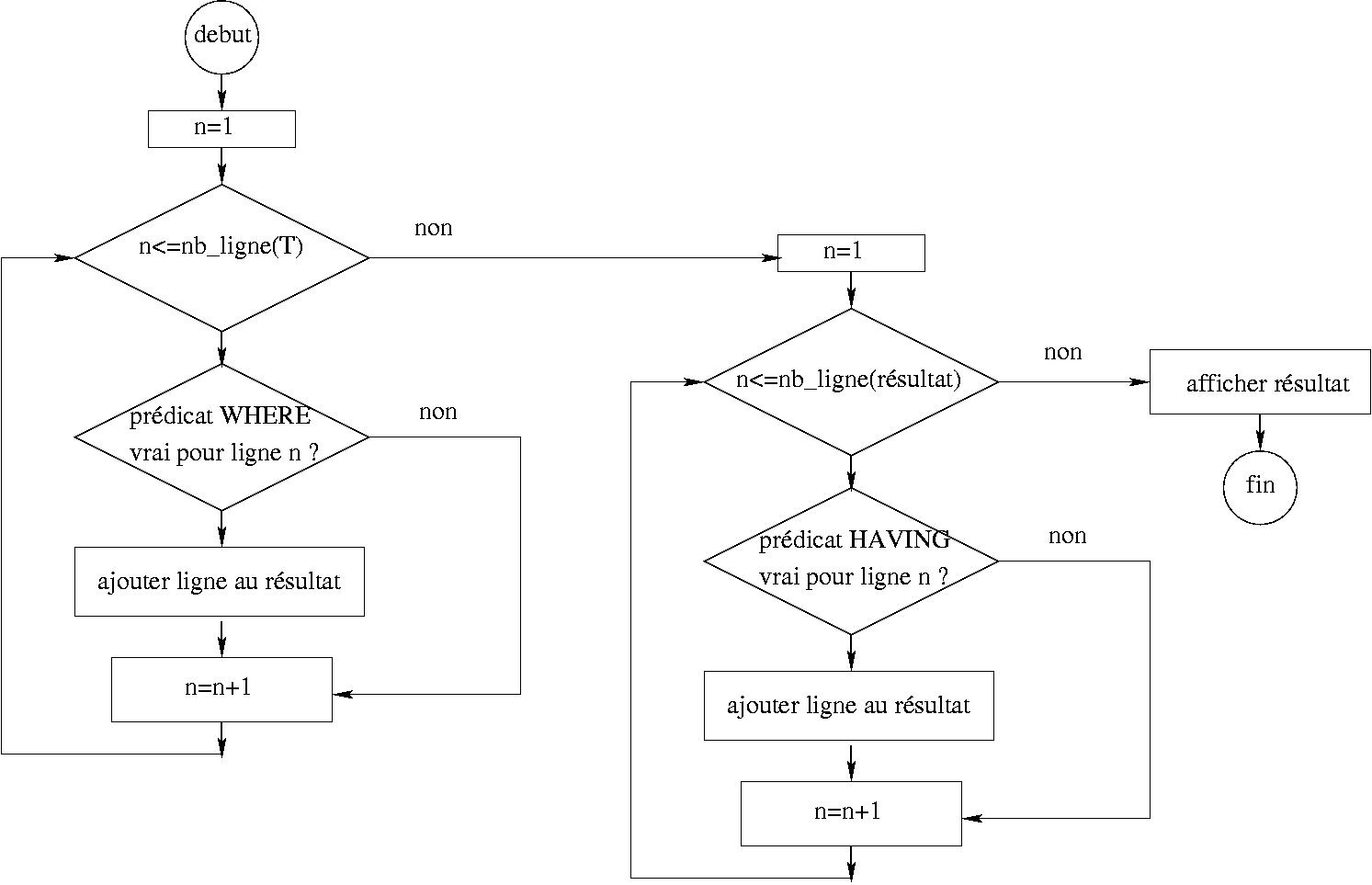

boucles successives pour parcourir les groupements sur la clause HAVING
On peut établir une correspondance entre des notions de mathématiques (ensembles,logique) et les requêtes SQL.
Pour établir correctement une requête SQL, il est nécessaire d’avoir une représentation du problème en terme de manipulation d’ensembles
et de formulation logique de questions à poser sur une base de données relationnelles.
| Notion | Maths | SQL |
|---|---|---|
| appartenance | \(\in\) | IN |
| négation | \(\neg\) | NOT |
| existence | \(\exists\) | EXISTS |
| union | \(\cup\) | UNION |
| intersection | \(\cap\) | INTERSECT |
| différence | \(\displaystyle {\backslash}\) | EXCEPT |
| ET logique | \(\land\) | AND |
| OU logique | \(\lor\) | OR |
Le lecteur interéssé ourra consulter ce lien wikipedia
les notions de Logique, table de vérités, diagrammes de Venn … utiles à la compréhension de formulation de requêtes SQL
